Duurzaamheid bij Pulse klopt

Een gebouw maken waar harten sneller van gaan kloppen. Dat is het onderwijsgebouw Pulse van TU Delft, dat in september in gebruik wordt genomen. Omdat studenten en docenten meedachten over de functies van het gebouw. Omdat de duurzaamheid bij Pulse klopt. En omdat Pulse het kloppend hart van de campus is. Het biedt ruimte voor vernieuwend onderwijs en vormt een studie- en ontmoetingsplek met een goede kop koffie vanwege de horeca in het gebouw. Het verhaal achter een innovatieve, flexibele en duurzame thuishaven.

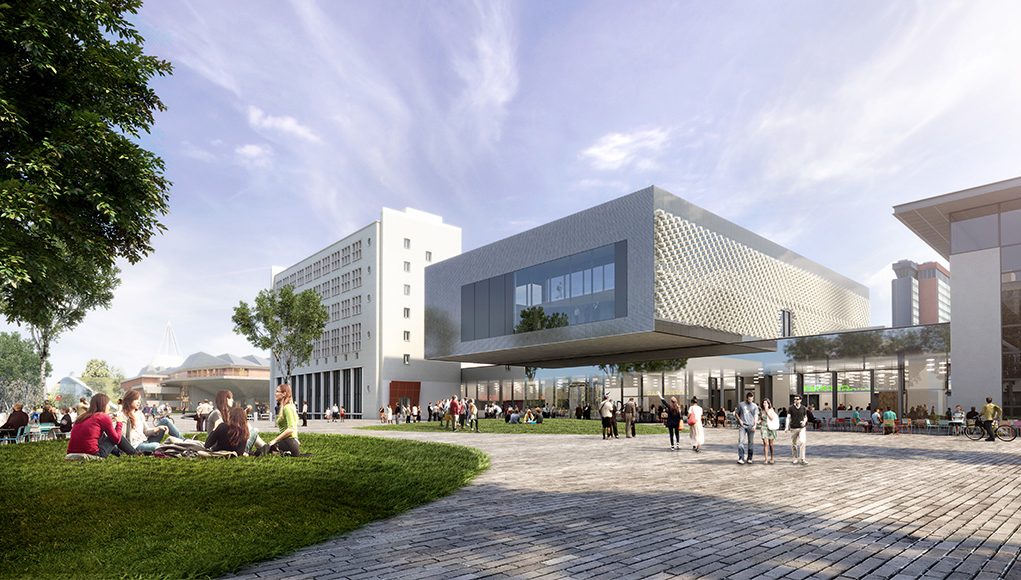

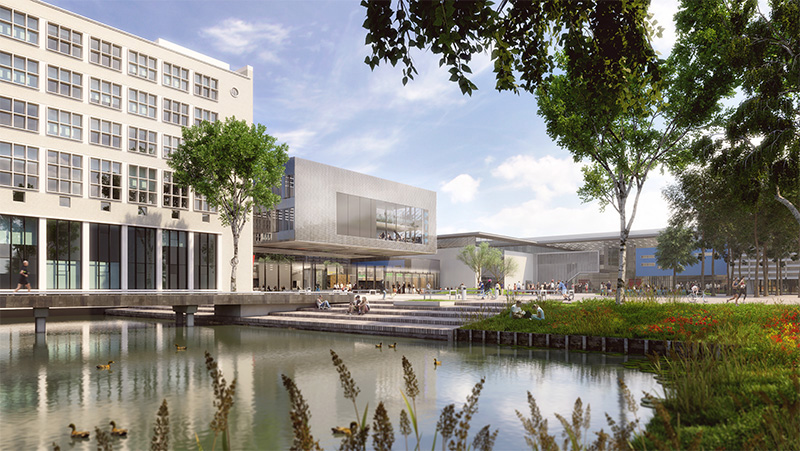

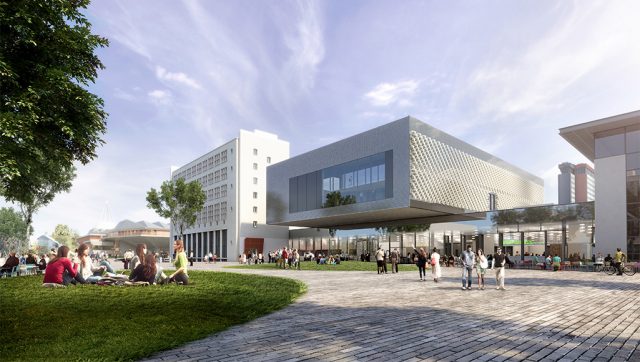

Tekst: Gertjan Verbaan Impressies ontwerp: Ector Hoogstad Architecten

Practise, unite, learn, share, explore. Dat is de werkelijkheid van Pulse. Ingegeven door gesprekken met studenten en docenten die meer wilden dan alleen een onderwijsgebouw. Tijdens de gesprekken kwamen naast de indeling van onderwijszalen ook de wensen voor horeca en de sfeer en beleving van het studielandschap in het gebouw aan bod. Zo beschikt Pulse over veel beschrijfbare muren in de collegezalen, zijn er extra lockers en blijft het gebouw langer open. Daardoor kunnen studenten overdag hun vakken volgen, lekker eten op het terras en tot in de late uurtjes blijven studeren op dezelfde plek. Door het hele gebouw en in de horecagelegenheden zijn veel verschillende studie- en ontmoetingsplekken. De plekken in de onderwijszalen kunnen in de avonduren en tentamenperiodes dienen als (stilte)studiewerkplekken voor studenten.

Lees verder onder de afbeelding

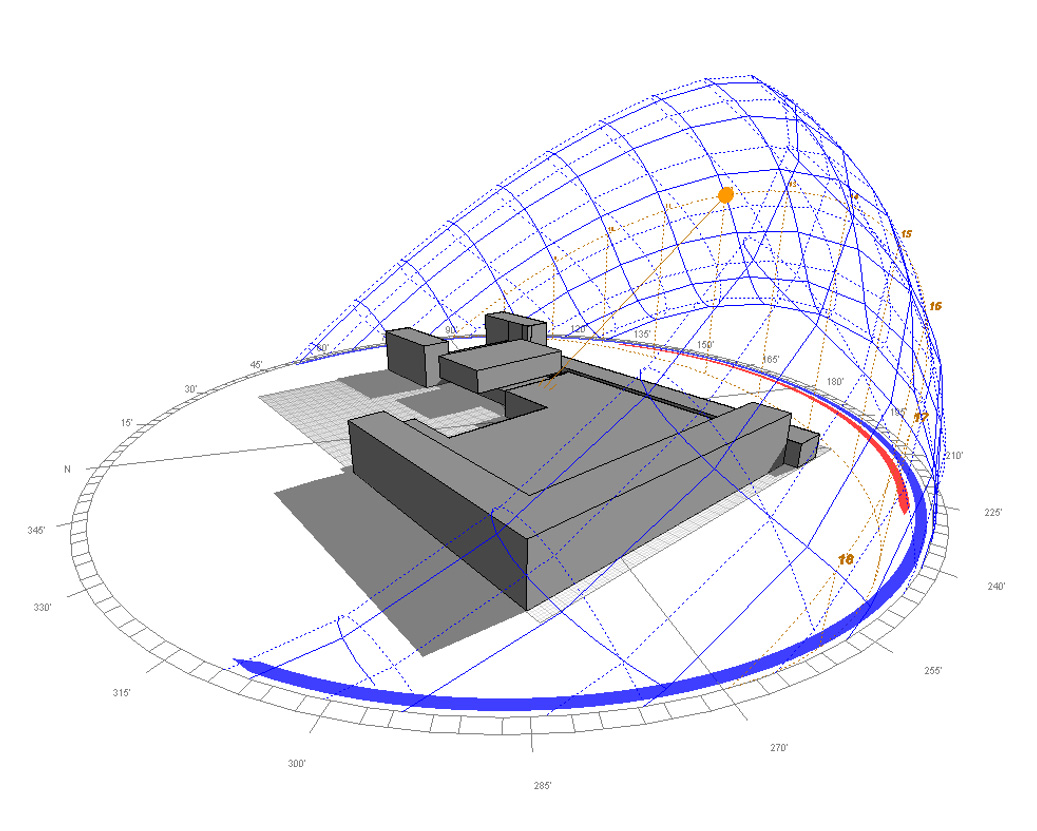

Optimalisatie daglicht en zonlicht

CONCRETE IDEEËN
Vernieuwend onderwijs betekent ook dat het gebouw flexibel moet zijn en meer dan elk ander gebouw zijn tijd vooruit moet zijn en blijven. Het idee van interactieve en experimentele lesvormen, prettige ontmoetingsplek én focus op duurzaamheid nam vanaf eind 2014 vastere vormen aan. Ector Hoogstad Architecten, Valstar Simonis (Adviseurs Installatietechniek), Royal Haskoning (voor projectmanagement en constructies) en DGMR als adviseur bouwfysica, brandveiligheid en duurzaamheid pakten samen met de TU Delft de handschoen voor het ontwerp op.

Er lag een Programma van Eisen waarin onder andere Passief bouwen, BREEAM en energieneutraal werden genoemd. Ambitieus, maar misschien too much? Brainstormsessies over duurzaamheid met de opdrachtgever – TU Delft Campus and Real Estate – diverse stakeholders van de TU Delft en het ontwerpteam leverden goede en concrete ideeën op. DGMR leidde deze sessies, deelde ervaringen om te inspireren én los te laten. Passief Huis-principe en BREEAM waren al te vaak gedaan en te veel gericht op administratie, al zijn bruikbare elementen in een andere vorm bij Pulse geland.

Een energieprestatie (EPC) van 0 was zo’n concrete eis. Met als fundament een goede gebouwschil met triple glas, hoogwaardige kozijnen en goede kierdichting, optimaal gebruik van daglicht en daarnaast hybride ventilatie met CO2-sturing en PV-cellen in het dak. En waarom geen laagspanningsnet, zodat de zonne-energie direct aan de gebouwinstallaties kan worden gekoppeld zonder omvormingsverlies? Met gelijkstroomventilatoren en LED zou dat goed moeten kunnen. Daarnaast zijn er natuurlijk de studenten die graag hun telefoons, tablets en laptops willen opladen. Valstar Simonis heeft dit verder uitgewerkt en er in 2016 de 2e prijs bij de Vernufteling mee gewonnen. Kuijpers bracht het in praktijk en Pulse is daarmee een van de eerste utiliteitsgebouwen met een gelijkstroomnet in Nederland.

Lees verder onder de afbeelding

IDEALE VORM
In een gebouw met verschillende functies blijven comfort en veiligheid vanzelfsprekend ook belangrijke aandachtspunten. Flexibiliteit kent geen standaard oplossingen, maar vraagt maatwerk. Het open karakter was ook een uitdaging voor de brandveiligheid. Maar door onder andere de sprinklerinstallatie en de vluchtmogelijkheden richting de aangrenzende faculteiten Industrieel Ontwerpen en 3mE is de compartimentering in het gebouw nauwelijks zichtbaar aanwezig. De zalen zijn onderling verbonden en bieden zo een extra vluchtweg, duidelijk gemarkeerd op de vloer als ware het een basketbalveld. Ook de verschillende indelingen van de zalen zijn op de vloer geprojecteerd. Pulse kent verder een zonering met links studieplekken langs de gevel. Zalen en trappen met vides kwamen vooral rechts om onderscheid te kunnen maken in klimaatklassen: extra kritisch bij de collegezalen met een hoge bezetting en wat vrijer bij studiewerkplekken waar natuurlijke ventilatie prettig is.

Ook het juiste gebruik van zonwering op de westzuidwest- gevel draagt bij aan het comfort van Pulse. Samen met Ector Hoogstad Architecten vond DGMR een optimale vorm die gebruik maakt van de stand van de zon. In de zomer houdt het de hoge zon tegen en in de winter laat het de lage zon (en daarmee gratis warmte) door. Met daarbij ook nog eens zoveel mogelijk daglicht het hele jaar rond. Simulaties vonden de ideale ellipsvorm, wat het idee deed ontstaan om deze vorm 3D te gaan printen. Een mooie kans voor TU Delft iets unieks neer te zetten, en het idee kwam ver. Helaas waren de printers nog iets te klein en kwam dit project net iets te vroeg. Toch is een belangrijke stap vooruit gezet, waardoor deze techniek voor toekomstige gebouwen een stuk dichterbij is gekomen.

Lees verder onder de afbeelding

SIMPELER OPLOSSING
De ambitie voor het eerste energieneutrale gebouw op de TU campus is overeind gebleven, maar budgetten dwingen soms tot andere en simpelere oplossingen. Onderdelen zoals de hybride ventilatie en het triple glas zijn helaas niet gerealiseerd. De vraag over de zonwering kwam tijdens de uitvoering weer terug op het bordje van DGMR. Samen met onze experts van geveltechniek hebben we gezocht naar een simpelere oplossing, die nog steeds is gebaseerd op de zonwerende en lichtvangende functie zoals hierboven beschreven. Een gevelmatrix gaf inzicht in de voor- en nadelen van allerlei alternatieven en hielp de TU Delft om een keuze te maken met behoud van de beoogde kwaliteit qua zon- en daglicht. Ook tijdens de bouw dachten onze gevelexperts mee door tijdig een inspectie op luchtdichtheid te doen en de aannemer op de details te wijzen.

Onlangs is het gebouw door de aannemerscombinatie Hurks en Kuijpers opgeleverd, naar volle tevredenheid van de opdrachtgever. Momenteel wordt Pulse ingericht en na de zomer kunnen de eerste studenten het gebouw daadwerkelijk beleven. We wensen hen veel succes en plezier!

Gertjan Verbaan is senior adviseur bouwfysica & duurzaamheid bij de sector onderwijs van DGMR in Den Haag (dgmr.nl/adviseurs/gertjan-verbaan). Kijk voor meer informatie op dgmr.nl.
